Explorarea IC 7400: Specificații, configurația PIN și aplicații practice
2024-09-09 4570

IC 7400 este o componentă fundamentală în electronica digitală, cunoscută pentru versatilitatea și eficiența sa în gestionarea unei varietăți de funcții logice.Ca parte a seriei 7400, acest IC are patru porți independente NAND INFUT, ceea ce îl face un bloc de construcție perfect atât în ​​sisteme simple, cât și complexe.De la circuite logice de bază la componente avansate, cum ar fi Alus și transceiver -uri de bus, IC 7400 este proiectat pentru a sprijini o gamă largă de aplicații.Adaptabilitatea sa, combinată cu ușurința sa de integrare, îl face un instrument de neprețuit pentru ingineri și pasionați deopotrivă.Indiferent dacă este utilizat în setări academice sau în proiectele profesionale, IC 7400 oferă o soluție practică și fiabilă pentru operațiunile logice în timp real.

Catalog

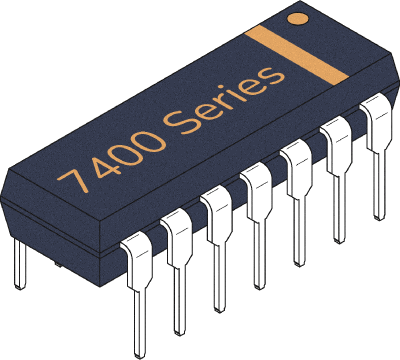

Figura 1: IC 7400

Ce este IC 7400?

IC 7400 este o componentă logică digitală versatilă folosită într -o gamă largă de sisteme electronice.Adaptabilitatea sa o face utilă dispozitivelor care variază de la circuite logice de bază la componente mai complexe, cum ar fi unitățile logice aritmetice (ALU) și transceiver -urile de bus.Ca parte a seriei 7400, acest IC este conceput pentru a servi drept bloc de construcții pentru operațiuni digitale.Suportă funcții precum porțile logice de bază (și, sau, nand, nici), stocarea datelor cu registre, module de memorie de acces aleatoriu (RAM) și chiar unități de decodare pentru sarcini precum convertirea binarului în zecimal.IC 7400 este apreciat în special pentru cele patru porți independente de 2 intrări NAND, care sunt utilizate atât în ​​modele logice combinative, cât și secvențiale.Fiecare poartă are doi pini de intrare și un pin de ieșire, în timp ce restul de doi pini oferă putere (VCC) și sol (GND).Aceste conexiuni sunt ideale pentru o performanță stabilă și o funcționare fiabilă.

Configurare IC 7400 PIN

Înțelegerea configurației PIN IC 7400 este perfectă pentru realizarea comportamentului de circuit dorit.Fiecare PIN are un rol specific care influențează funcția generală a IC în sistem.

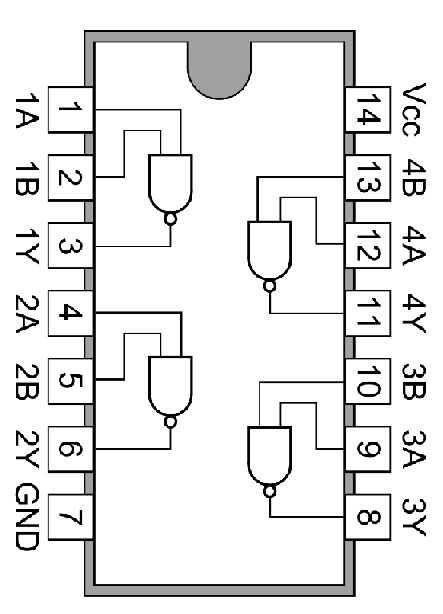

Figura 2: Configurare Pin IC 7400

• PIN 1 (A-intrare pentru prima poartă)-Una dintre cele două intrări pentru prima poartă NAND.Semnalul conectat aici trebuie să funcționeze cu pinul 2 pentru a determina starea logicii de ieșire la pinul 3.

• PIN 2 (I-intrare B pentru prima poartă)-A doua intrare pentru prima poartă NAND.Se împerechează cu pinul 1, iar atunci când ambele intrări sunt mari, ieșirea (pinul 3) va fi scăzută, conform logicii porții NAND.

• PIN 3 (Y-Output pentru prima poartă)-Ieșirea primei porți NAND, oferind rezultatul inversat al funcționării între pinii 1 și 2. Inginerii monitorizează această ieșire în timpul testării, adesea folosind osciloscope sau analizoare logice pentru a verifica comportamentul corespunzător al semnalului.

• PIN 4 (A-intrare pentru a doua poartă)-Similar cu pinul 1, dar pentru a doua poartă NAND, acest pin primește intrare în modele mai complexe.

• PIN 5 (Intrare B pentru a doua poartă)-Împerechează cu pinul 4 pentru a controla ieșirea la pinul 6.

• PIN 6 (Y-Output pentru a doua poartă)-Ieșirea a doua poartă NAND, utilizată în formarea circuitelor logice mai complexe sau controlul etapelor ulterioare ale proiectării.

• PIN 7 (Sol) - Acest pin se conectează la solul circuitului, servind ca punct de referință al IC.Întemeierea incorectă poate duce la un comportament neregulat sau la o eșec complet a IC.

• PIN 8 (Y-Output pentru a treia poartă)-Ieșire pentru a treia poartă NAND, monitorizată în timpul depanului pentru a asigura funcționarea corectă.

• PIN 9 (I-intrare B pentru a treia poartă)-Intrare pentru a treia poartă, asociată cu pinul 10.

• PIN 10 (A-intrare pentru a treia poartă)-Funcționează cu pinul 9 pentru a genera ieșirea la pinul 8.

• PIN 11 (Y-Output pentru a patra poartă)-Ieșirea porții finale, utilizată pentru conducerea operațiunilor logice în etapă finală.

• PIN 12 (Intrare B pentru a patra poartă)-Intrare pentru ultima poartă NAND, împerecheată cu pinul 13.

• PIN 13 (A-intrare pentru a patra poartă)-Intrare care, împreună cu pinul 12, determină starea ieșirii la pinul 11.

• PIN 14 (Tensiune de alimentare pozitivă) - furnizează puterea IC.Inginerii se asigură că această intrare de 5V rămâne stabilă prin utilizarea condensatoarelor de decuplare pentru a filtra zgomotul și a menține o livrare constantă a tensiunii.

Specificații

IC 7400 are specificații care îl fac o alegere fiabilă pentru multe proiectări de circuite digitale, puterea de echilibrare, viteză și compatibilitate cu mai multe familii logice.

• Tensiune de funcționare: 5V

Inginerii folosesc regulatoare de tensiune pentru a menține această intrare constantă, prevenind defecțiunile logice cauzate de fluctuațiile de tensiune.

• Întârziere de propagare: 10 ns

Timpul necesar pentru ca un semnal să călătorească de la intrare la ieșire.Deși sunt suficiente pentru majoritatea aplicațiilor, inginerii reprezintă această întârziere în circuitele de mare viteză, folosind osciloscopuri pentru a confirma că toată calendarul se află în limite acceptabile.

• Frecvența maximă de comutare: 25 MHz

Aceasta stabilește limita de viteză pentru cât de rapid pot comuta porțile între stări.Inginerii trebuie să se asigure că proiectarea lor funcționează sub această frecvență pentru a evita erorile în circuitele de comutare rapidă.

• Consum de energie pe poartă: până la 10 MW

Consumul redus de energie permite utilizarea mai multor IC -uri fără a supraîncărca sursa de alimentare.În sistemele mari, inginerii efectuează un buget atent al energiei pentru a asigura eficiența.

• Compoziție: patru porți independente cu 2 intrări NAND

Proiectarea modulară a IC permite inginerilor să construiască sisteme logice complexe cu doar câteva componente de bază.

• Compatibilitatea ieșirii: TTL, NMOS, CMOS

Compatibilitatea cu diverse familii logice asigură o integrare lină în sisteme de tehnologie mixtă.Inginerii folosesc adesea rezistențe pentru a echilibra tensiunile nepotrivite între familiile logice.

• Interval de tensiune de funcționare

În timp ce IC rulează de obicei la 5V, poate gestiona diferite tensiuni, permițându -i să se adapteze la diverse medii de sistem.

• Condiții de operare versatile

IC funcționează în mod fiabil în diferite medii.La temperaturi extreme, inginerii implementează chiuvete de căldură sau sisteme de răcire pentru a menține performanța.

7400 IC -uri de familie

Seria 7400 include o serie de IC -uri logice digitale, fiecare îndeplinind roluri specifice în proiectarea circuitului.Mai jos sunt IC -urile obișnuite și aplicațiile lor practice:

IC 7400 (GATE NAND NAND INFUT quad 2)

Folosit pentru funcțiile logice de bază, inversarea semnalului și operațiunile logice secvențiale, 7400 este o capsă atât în ​​proiectele simple, cât și în cele complexe.

IC 7402 (quad 2-intrare și poartă)

Inginerii folosesc acest lucru pentru circuite care necesită o ieșire scăzută implicită, cu excepția cazului în care sunt activate intrările.Este ideal pentru proiectele sensibile la putere.

IC 7404 (Invertor Hex)

Inversează nivelurile logice, perfecte pentru sincronizare și ajustarea calendarului.

IC 7400 Design Circuitul Gatei Nand

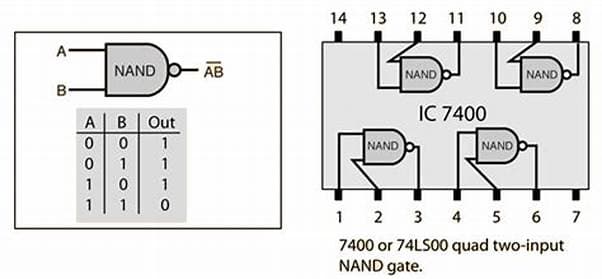

Figura 3: IC 7400 Proiectarea circuitului cu logică NAND

Cele patru porți NAND IC 7400 IC 7400 oferă flexibilitate, permițând construirea oricărei porți logice de bază.Acest lucru face ca IC să fie un instrument accesibil pentru proiectele de circuite educaționale și profesionale.Inginerii îl folosesc adesea pentru a construi circuite complexe, cum ar fi flip-flops sau multiplexori, simplificând fazele de proiectare și testare.

În timpul asamblării, inginerii asigură o integritate a semnalului adecvată pentru a evita erorile.Osciloscopurile sau analizatorii logici ajută la verificarea exactității tranzițiilor semnalului, în special în aplicațiile de mare viteză.În mediile sensibile la temperatură, inginerii folosesc managementul termic pentru a se asigura că IC funcționează în mod fiabil fără degradarea semnalului.

Avantaje și dezavantaje

Avantaje	Dezavantaje
Rentabil: Accesibil atât pentru profesioniști, cât și pentru pasionați	Putere Consum: mai mare decât opțiunile CMOS mai noi
Versatil: Util atât pentru operațiuni digitale simple, cât și complexe	Viteză Limitări: Maxes la 25 MHz
Uşor Pentru a utiliza: aspectul intuitiv al pinului simplifică prototiparea	Limitat Porți: doar patru pe IC, necesitând mai multe componente pentru proiecte complexe
Pe larg Disponibil: ușor de sursă de la mai mulți furnizori	Învechit Tehnologie: mai puțin potrivită pentru aplicații de ultimă oră
Fiabil: Rezistă la zgomot electric și menține performanțe stabile

Aplicații

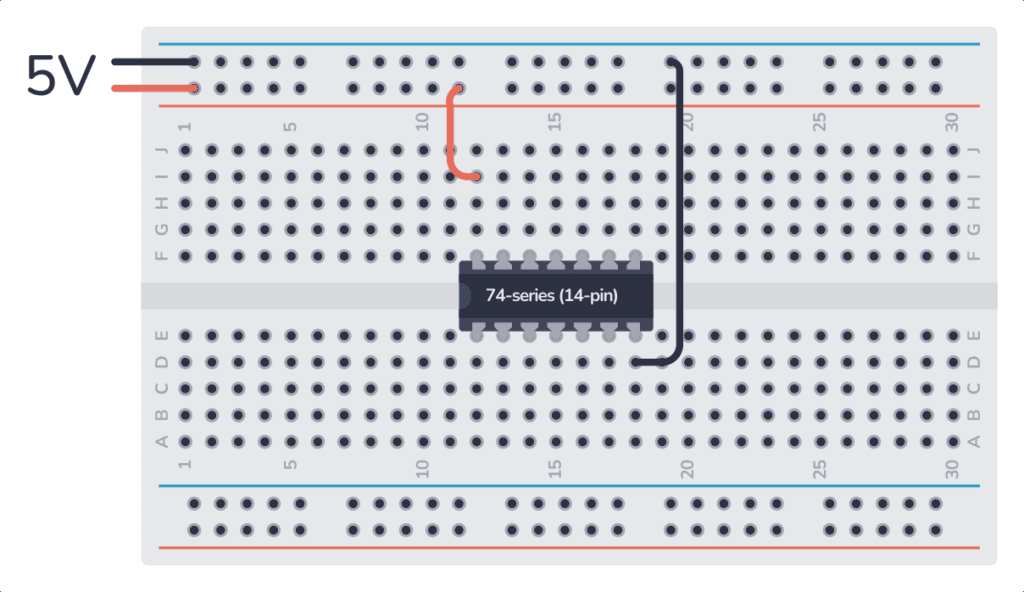

Figura 4: IC 7400 în aplicația electronică digitală

IC 7400 este utilizat pe scară largă în diverse sisteme:

Sisteme de securitate: Procesează intrări de la senzori de mișcare sau ușă pentru a declanșa alarme.

Sisteme de alertă: Monitorizează temperaturile congelatorului și declanșează alerte dacă sunt încrucișate praguri.

Alarme de furt: Detectează modificările nivelurilor de lumină și declanșează alarme, adesea în sisteme de furt sensibile la lumină.

Automatizare: Controlează distribuția apei în sistemele de irigare automate prin procesarea nivelului de umiditate a solului.

În toate aceste aplicații, IC 7400 asigură luarea de decizii fiabile cu configurații logice simple, puternice.Adaptabilitatea și ușurința de integrare îl fac o alegere preferată în mai multe industrii.

Concluzie

IC 7400 continuă să fie o componentă de încredere în proiectarea circuitului digital datorită funcționalității, flexibilității și eficienței costurilor.În timp ce tehnologiile mai noi pot oferi viteze mai rapide și un consum de energie mai mic, IC 7400 rămâne o opțiune valoroasă pentru ingineri și pasionați deopotrivă.Capacitatea sa de a gestiona diverse sarcini - de la sisteme de securitate la irigarea automatizată - își demonstrează versatilitatea.Fiabilitatea dovedită a IC 7400 și ușurința integrării îl fac o piatră de temelie atât în ​​sistemele moștenite, cât și în proiectele logice digitale contemporane, asigurând utilitatea sa continuă în diverse industrii și aplicații.
